Beschrijving

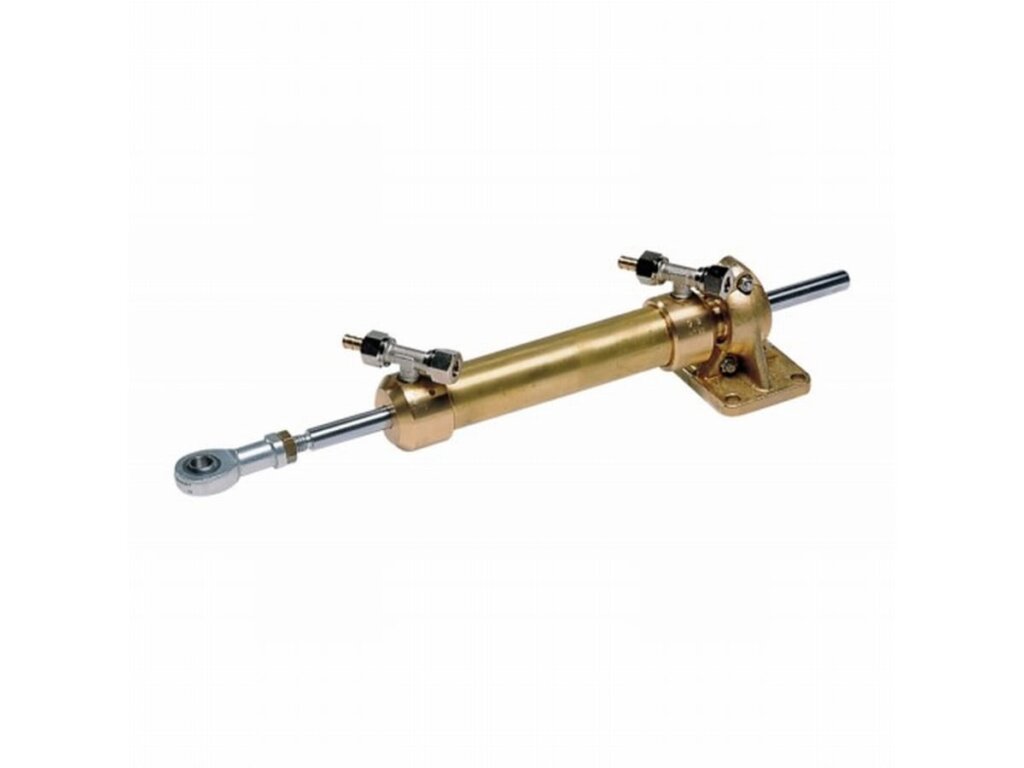

Cilinder
Elke hydraulische cilinder is voorzien van ontluchtingsnippels die het vullen vergemakkelijken.
Elke hydraulische cilinder is voorzien van ontluchtingsnippels die het vullen vergemakkelijken.
Leiding
Wanneer nylon slang Ø 6 x 10 mm wordt toegepast dient voor elke verbinding één steunhuis te worden besteld.
Voor nylon slang Ø 8 x 12 mm dienen rechte of haakse slangkoppelingen te worden besteld.
Alleen bij toepassing van koperen of stalen leiding moeten tussen de starre leiding en de beweegbare cilinder flexibele slangen aangebracht worden. Deze set moet apart worden besteld.
Wanneer nylon slang Ø 6 x 10 mm wordt toegepast dient voor elke verbinding één steunhuis te worden besteld.
Voor nylon slang Ø 8 x 12 mm dienen rechte of haakse slangkoppelingen te worden besteld.
Alleen bij toepassing van koperen of stalen leiding moeten tussen de starre leiding en de beweegbare cilinder flexibele slangen aangebracht worden. Deze set moet apart worden besteld.
- Max. roermoment: 510 Nm (52 kgm).
- Leidingen nylon 6 x 10 mm
- Leidingen koper 8 x 10 mm
- Slag 160 mm
- Volume 104 cm³
- Lengte roerarm 140 mm
- Gewicht 3,4 kg
Theoretisch aantal omwentelingen stuurwiel van SB naar BB is 5,3 in combinatie met de stuurpomp HTP 20 of HTP 2010 R
Theoretisch aantal omwentelingen stuurwiel van SB naar BB is 3.5 in combinatie met de stuurpomp HTP 30 of HTP 3010 R
HOE TE BESTELLEN?
Een hydraulische besturing bestaat uit: één cilinder, één of meer stuurpomp(en), (een) separate of opgebouwde terugslagklep(pen), al naar gelang het systeem, alsmede een zekere lengte hydraulische leiding van kunststof, koper of staal.
